Y2EJ系列（IP54电磁制动三相异步电动机）

上一个：[没有了]下一个：[没有了]

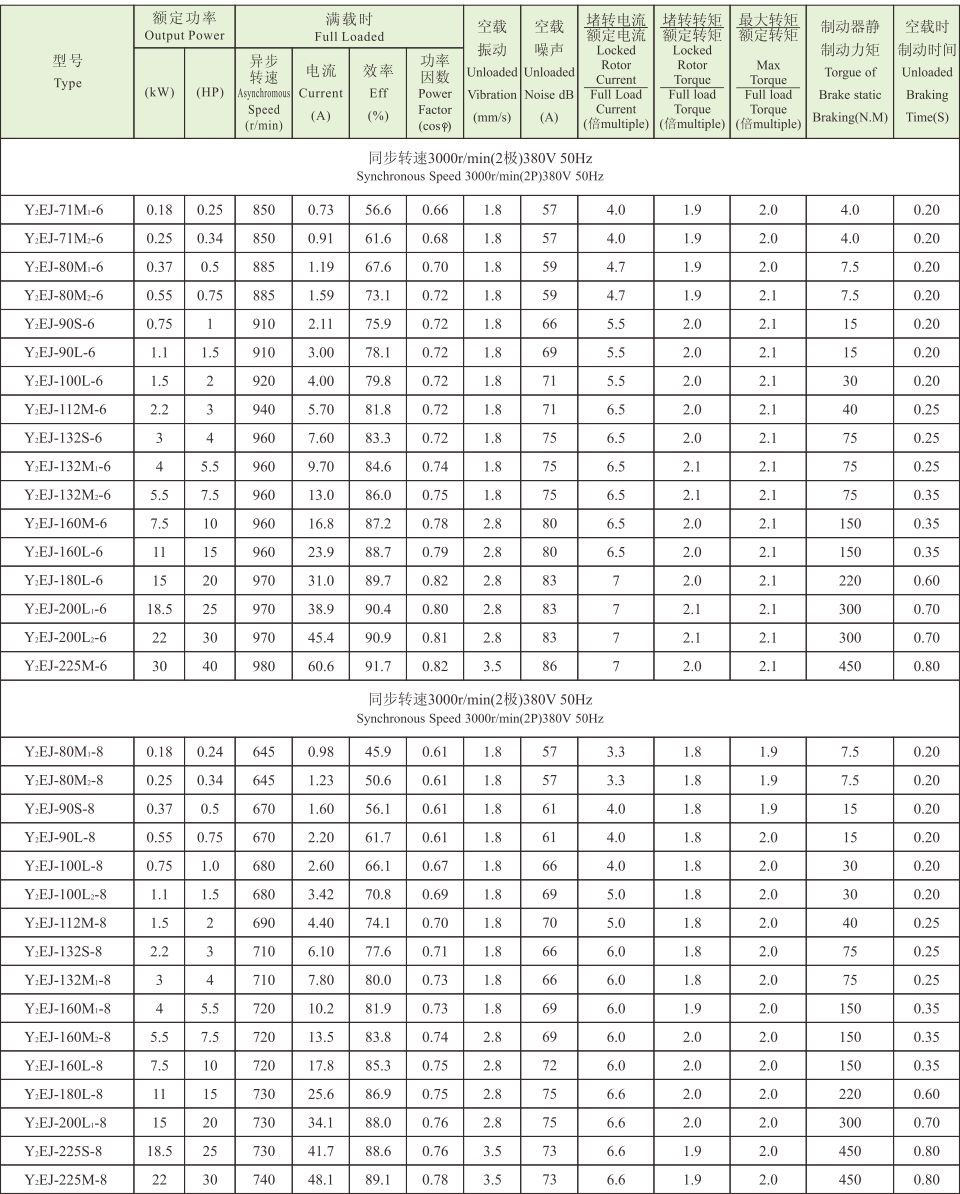

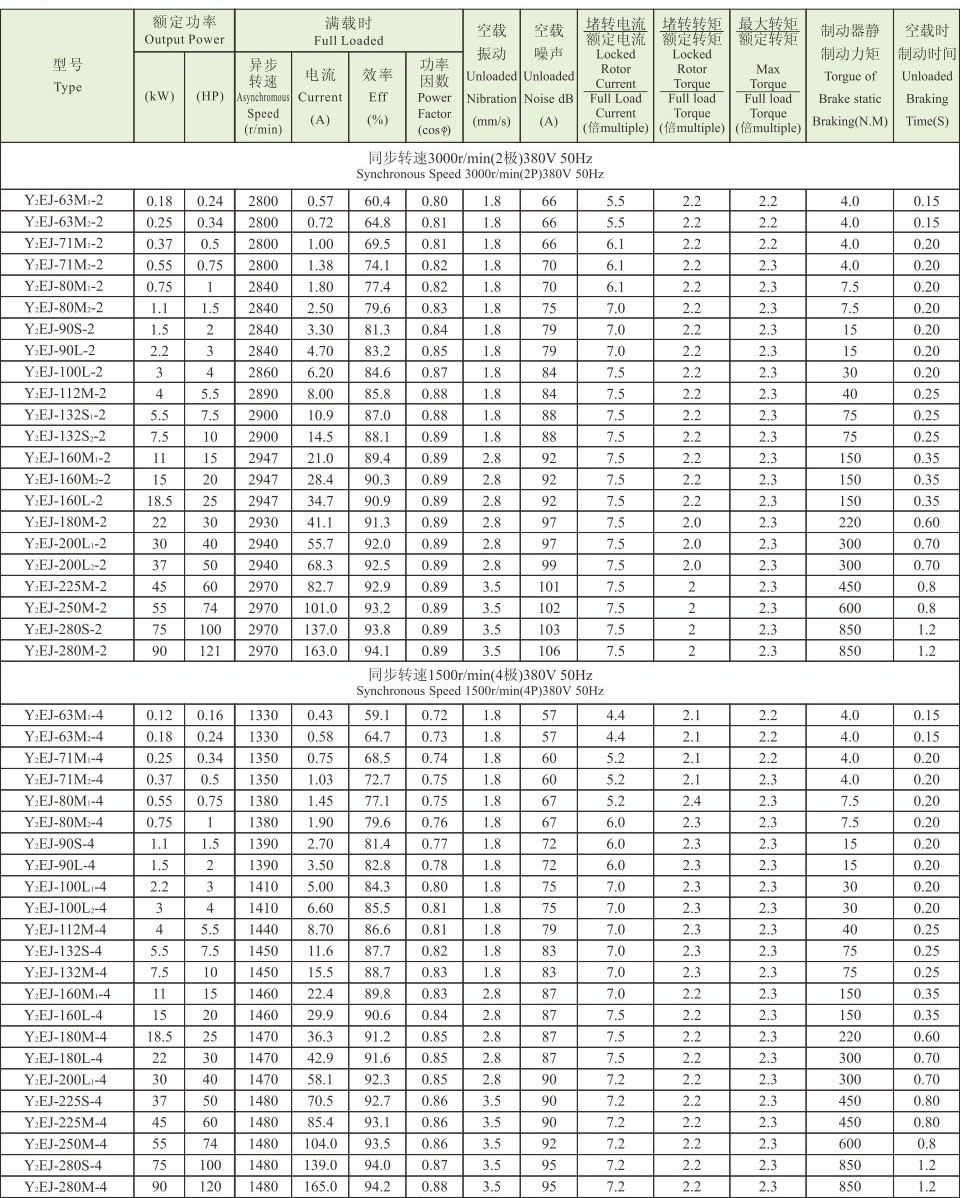

产品参数

产品概况和适用范围

Y2EJ系列(IP54)电磁制动三相异步电动机是Y2系列(IP54)三相异步电动机的派生系列电动机产品。机座号从63到250共12个机座号，功率从0.12kW到55kW，极数有2、4、6、8极，共72个规格。

Y2EJ系列(IP54)电磁制动异步电动机的功率等级、安装尺寸、绝缘等级、工作方式、冷却方式、使用条件等均与Y2系列相应规格相同，执行标准JB/T8680-2008《 Y2系列(IP54)三相异步电动机技术条件》和参照JB/T6456- 1992《YEJ系列(IP44)电磁制动三相异步电动机技术条传》进行改进产晶。

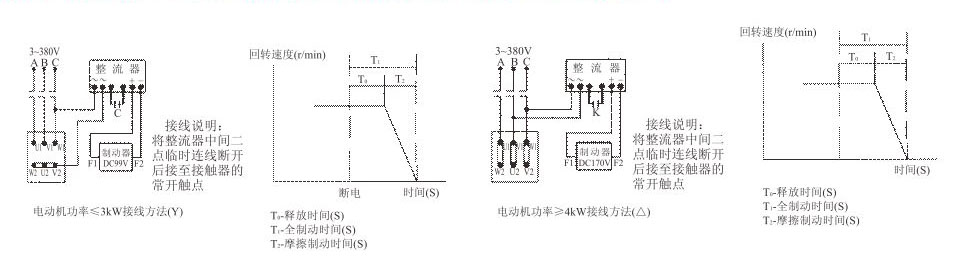

电磁制动器额定电压：电动机机座号为71-100为直流99V，112-250为流170V。

Y2EJ系列电动机适用于要求快速停止，准确定位。往复运转，频繁起动，防止滑行的各种机械中作主轴转动和辅助传动用。如升降机械、运输机械、包装机械、印刷机械、食品机械、建筑机械、木工机械、减速机械、冶金机械、锻压机械等。

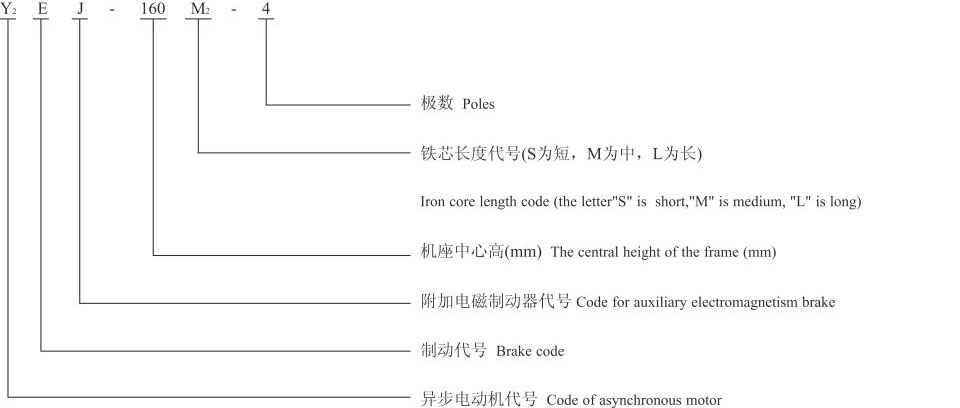

型号说明

Y2EJ系列（IP54电磁制动三相异步电动机）

Y2EJ系列(IP54)电磁制动三相异步电动机结构特点与运行原理

Y2EJ系列(IP54)电磁制动三相异步电动机定转于与Y2系列通用，附加的电磁铁由直流励磁。当电动机接通三相电源，电磁铁也同时接通，并产生电磁吸力，将衔铁吸合，使盘式制动器的摩擦面与静止的摩擦副相脱离，电动机在电磁转矩的作用下开始转动，断电后，电磁铁同时断电，电磁铁的电磁吸力消失，衔铁在制动弹箦的瓯力下，与盘式制动器摩擦面接触，产生摩擦力矩，使电动机停转。电动机在停电制动后，如果需要改变一下转子的位置，可借助于释放装置来实现。转动释放螺钉，可带动两个特殊滑块，使之产生互相位移，将盘式制动器与静止摩擦副相脱开。

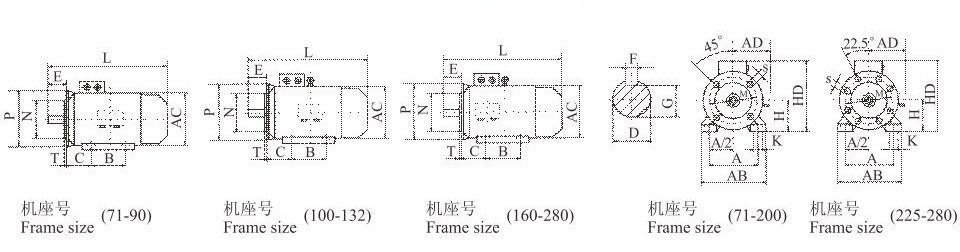

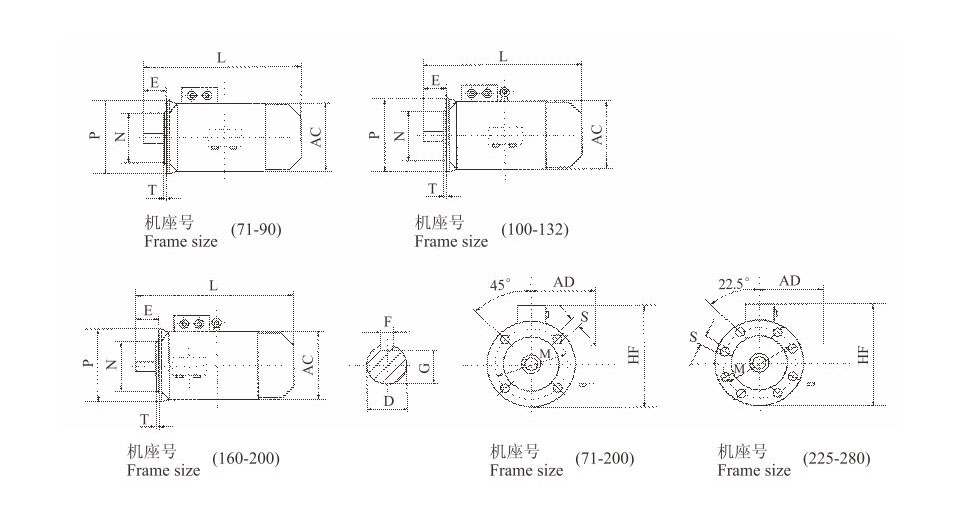

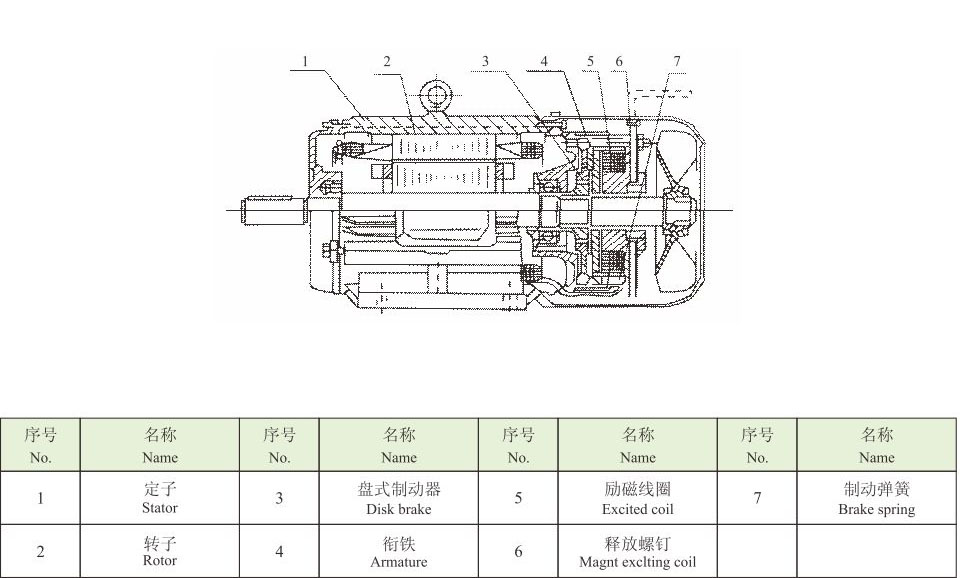

YEJ系列(IP54)电磁制动三相异步电动机结构图
