(一)、原理及用途
YD系列(IP54)变极多速三相异步电动机是Y3系列(1P54)三相异步电动机的派生电动机产品,它利用改变定子绕组的接法以改变电动机的级数,从而电动机用一套或两套绕组来获得两种或两种以上的转速。
我厂国前生产的YD系列(IP54)从80~280机座号11个机座号,共96个规格。
YD系列(IP54)变极多速相异步电动机的安装尺寸、外形尺寸、绝缘等级、防护等级、冷却方法、结构及安装型式,使用条件、额定电压、额定频率等均与Y3系列(IP54)电动机相同。
YD系列(IP54)变极多速异步电动机由于具有可随负载性质的要求而分级变化转速,从面达到了功率的合理匹配和简化了变速系统的特点。它适用于各式切削机床、矿山冶金机械、纺织机械、印染机械,化工机械、农业机械等需要逐级调速的各传动机构。该系列按JB/T7127-1993《YD系列变极多速三相异步电动机技术条件》设计制造。同时还可以生产各种规格电磁制动多速异步电动机。

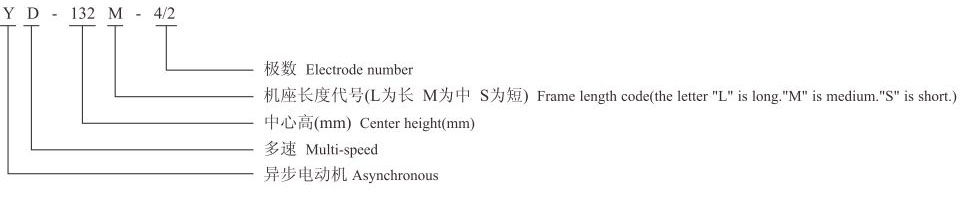

(二)、型号说明
(三)、YD(IP54)变极多速三相异步电动机接线与标志
YD系列<TP54>变极多速三相异步电动机与电源接线按JB/T7127-1993标准的规定。

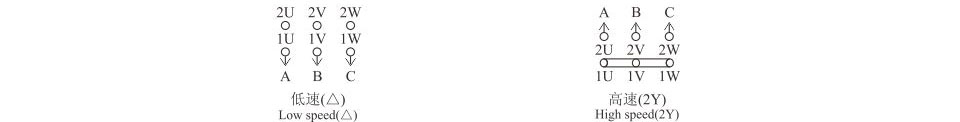

双速时:低速与电源接线端子为1U、1V、1W(△接)
高速与电源接线端子为2U、2V、2W(2Y接)

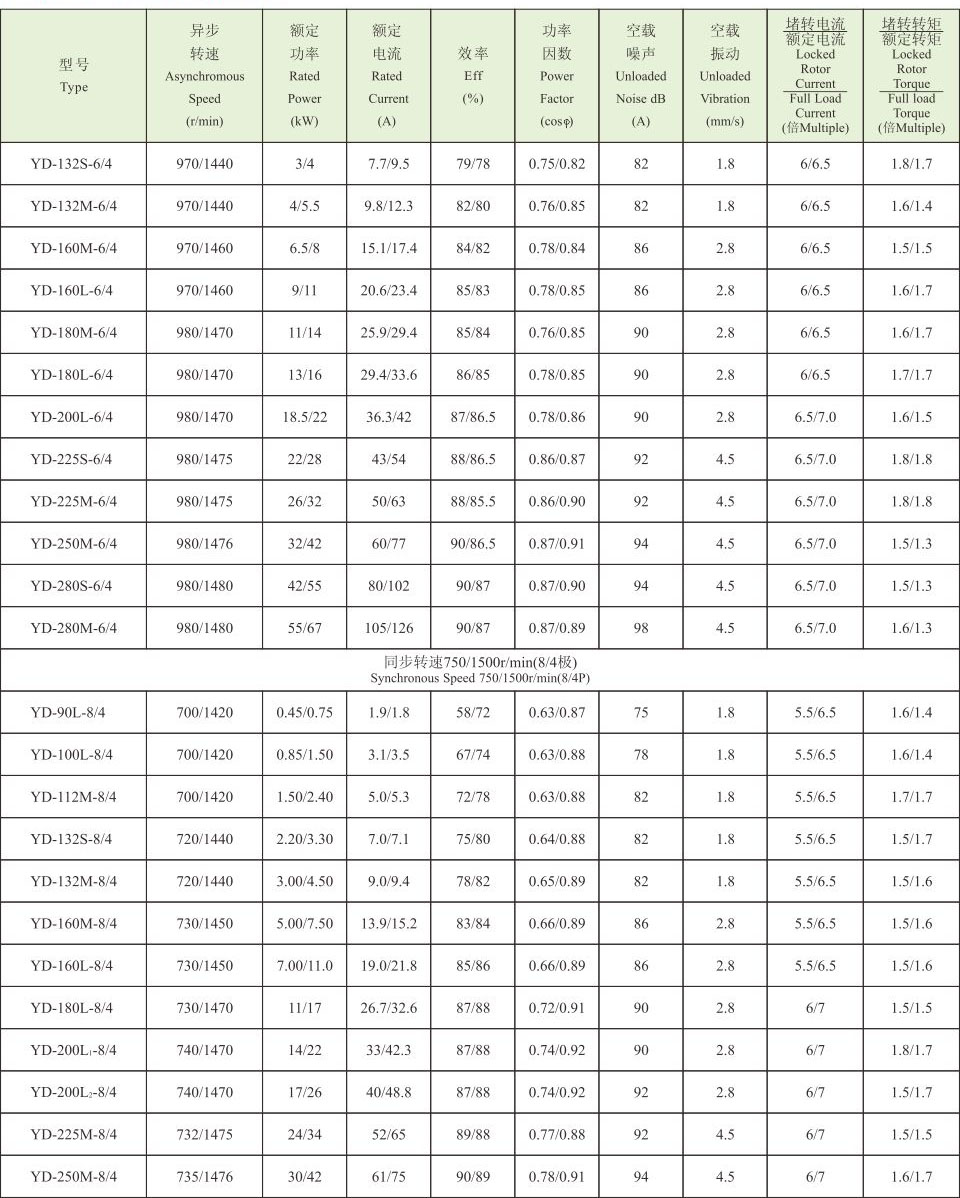

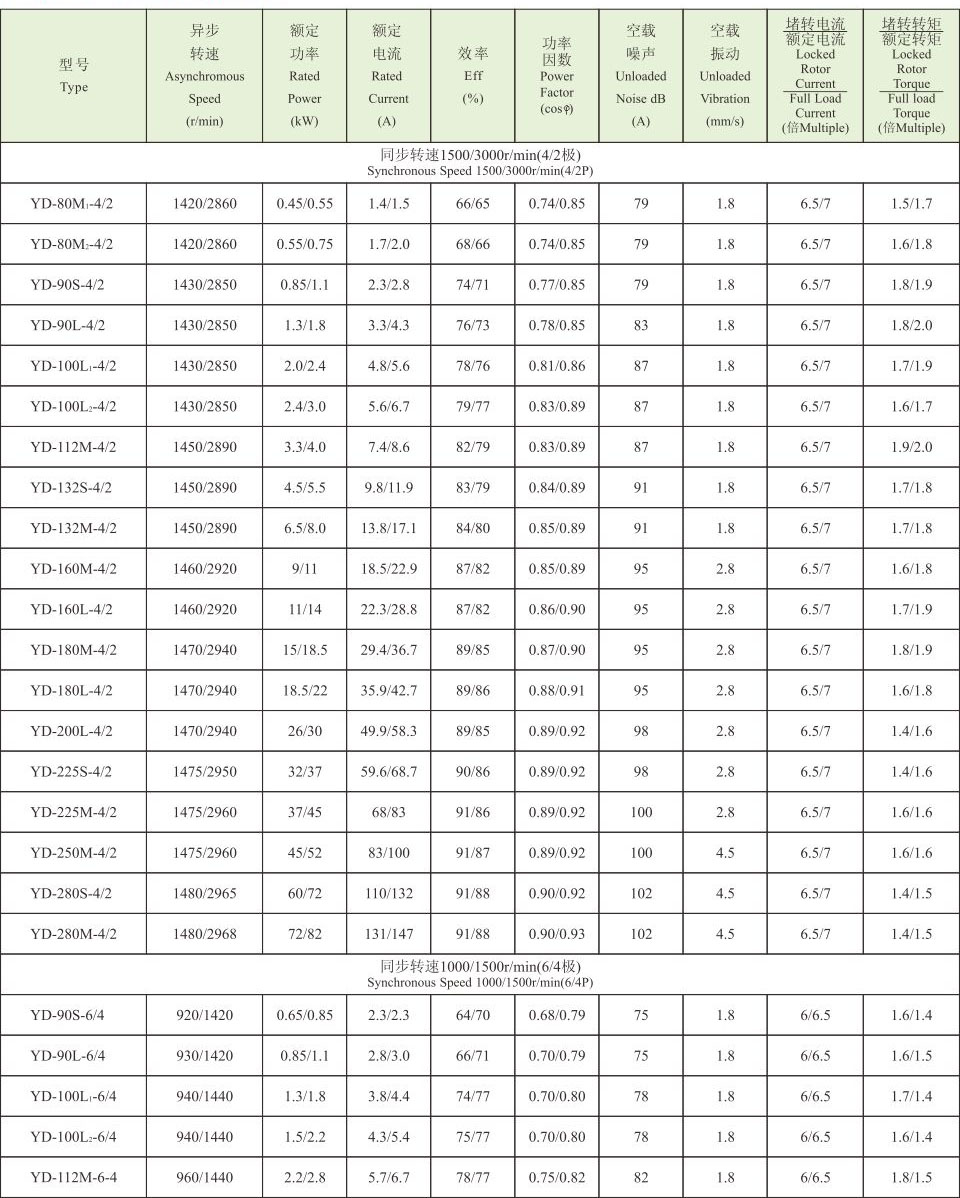

技术参数

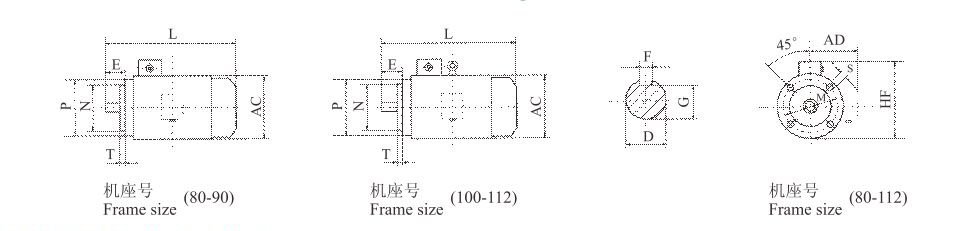

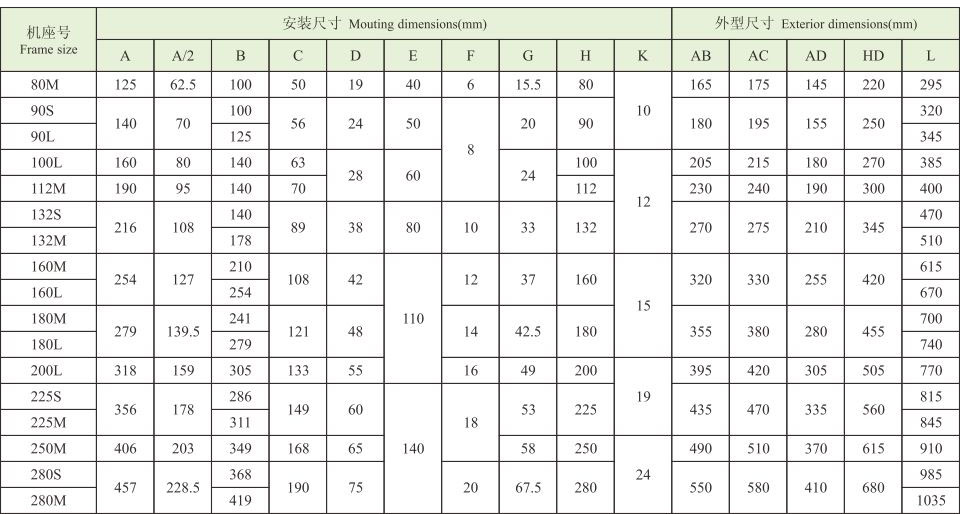

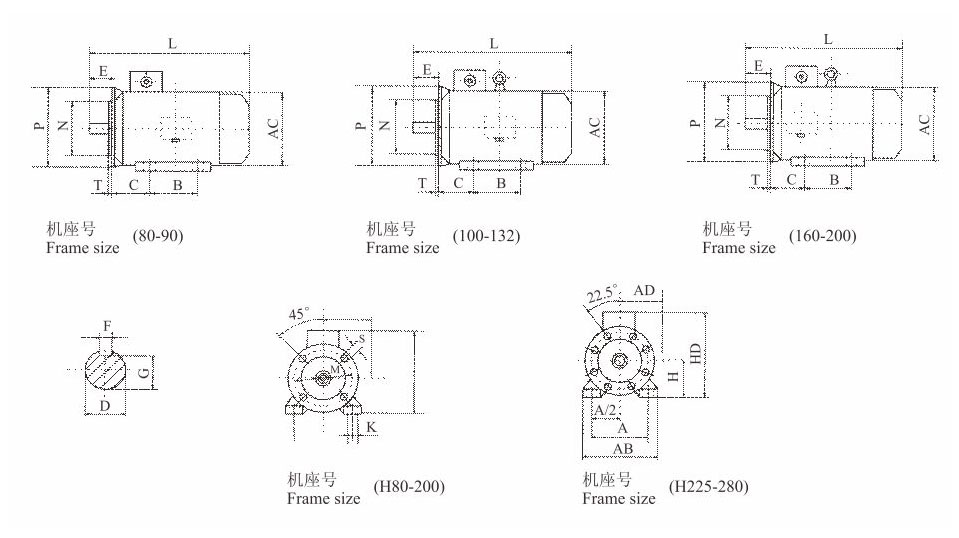

机座带底脚,端盖上无凸缘-IMB3

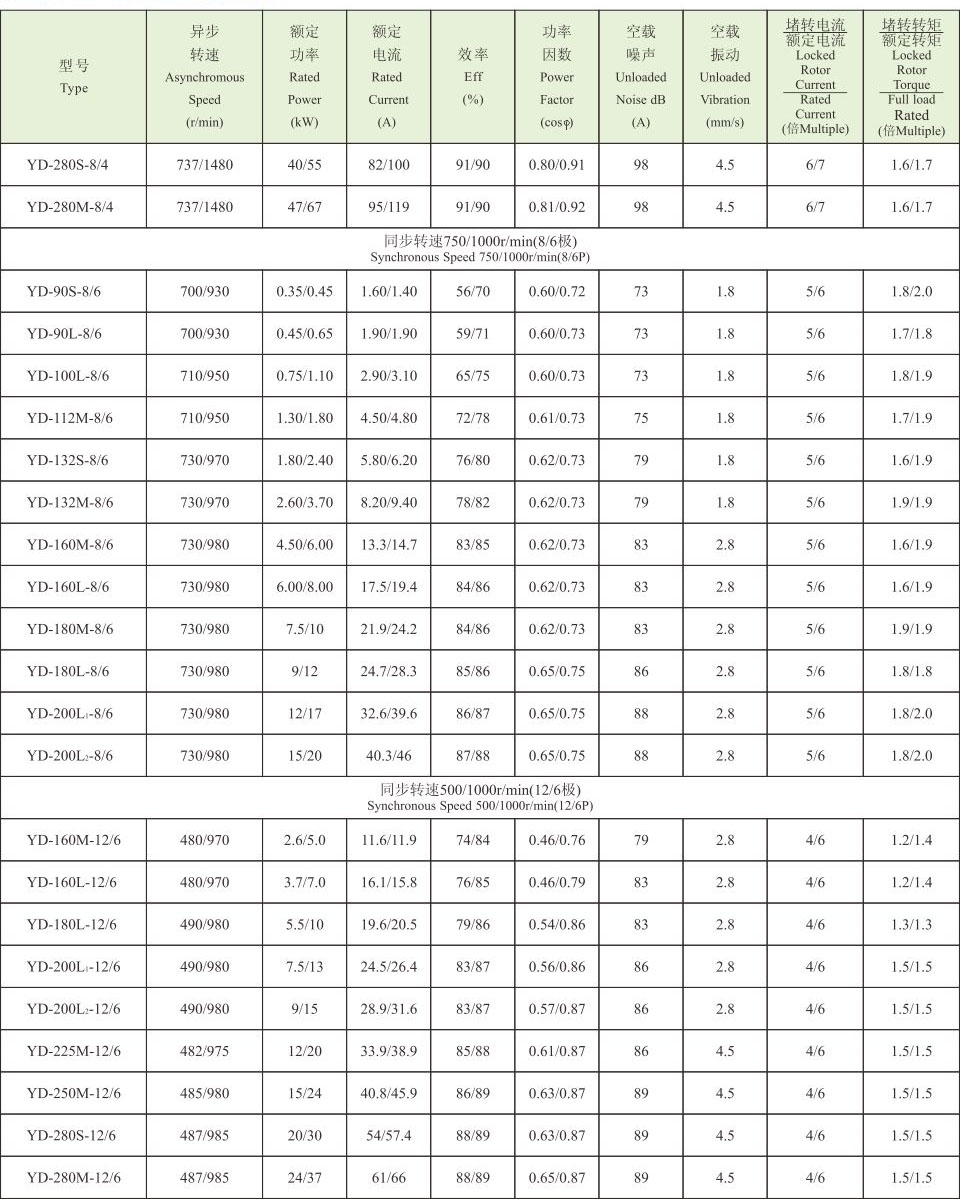

技术参数

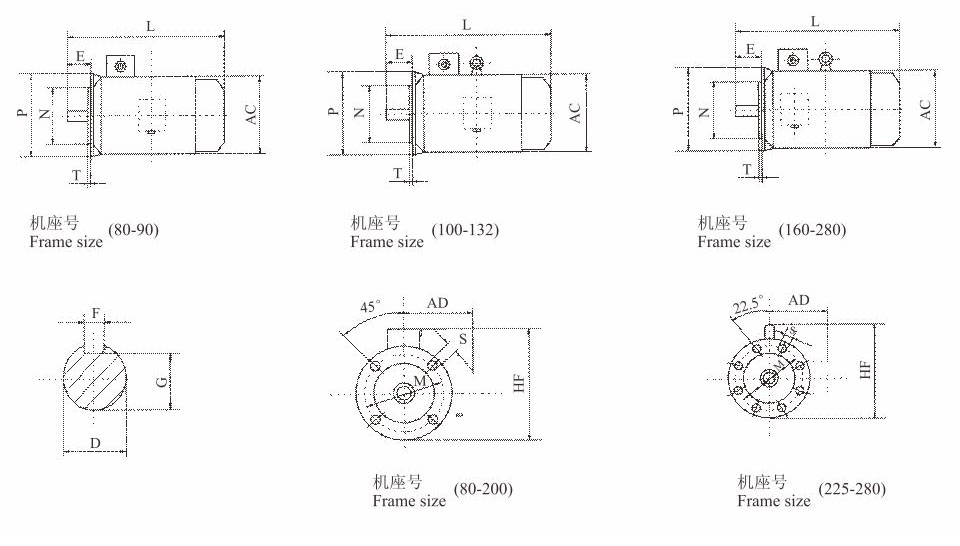

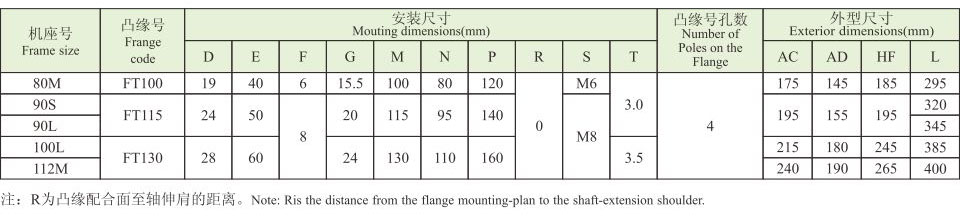

机座不带底脚,端盖上有凸缘(带通孔)-IMB5

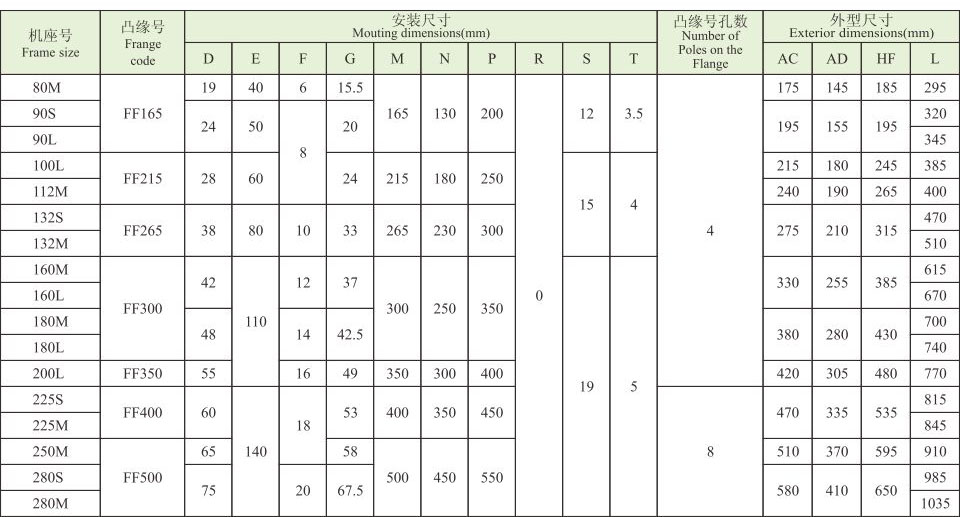

技术参数

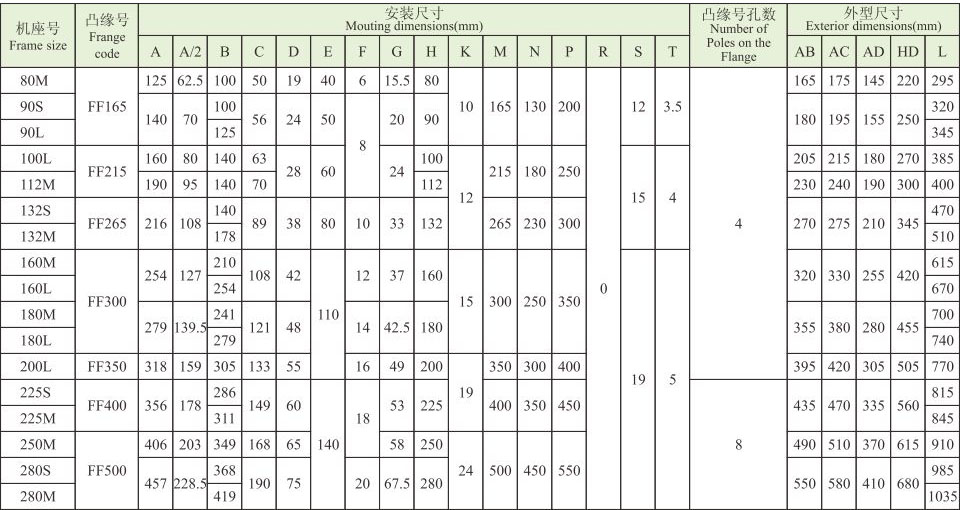

机座带底脚,端盖上有凸缘(带通孔)-IMB35
技术参数
机座不带底脚,端盖上有凸缘(带通孔)-IMB14
技术参数

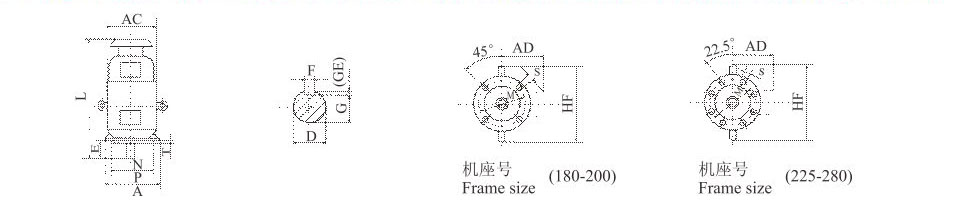

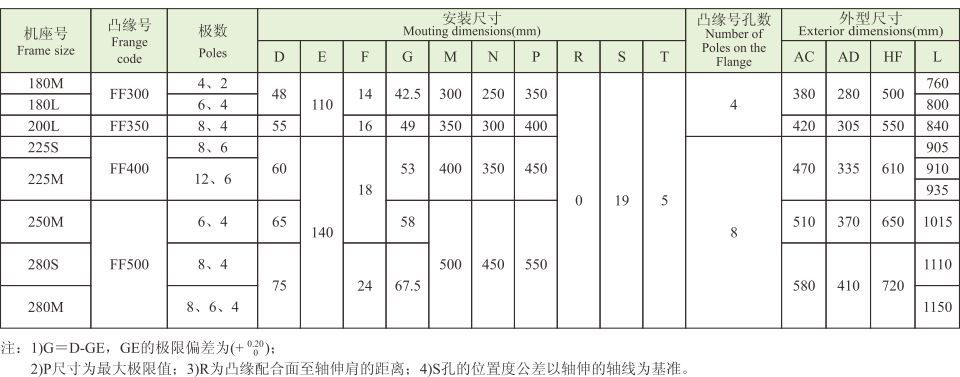

立式安装,机座不带底脚,端盖上有凸缘(带通孔),轴伸向下的电动机-IMV1
技术参数
